Aluminiummetallstøping: prosesser, legeringer og beste praksis

Hva aluminiummetallstøping faktisk leverer

Aluminiumsstøping er det dominerende valget for lette strukturelle komponenter på tvers av bilindustri, romfart, forbrukerelektronikk og industrielt utstyr – og med god grunn. Aluminiumslegeringer gir en tetthet på omtrent 2,7 g/cm³ , omtrent en tredjedel av stål, mens høyytelses støpelegeringer som A380 og A356 oppnår strekkstyrker mellom 160 MPa og 330 MPa avhengig av varmebehandling. Når du kombinerer det styrke-til-vekt-forholdet med utmerket korrosjonsmotstand, høy termisk ledningsevne (rundt 96–160 W/m·K) og evnen til å fylle intrikate formgeometrier, blir aluminiummetallstøping den mest kostnadseffektive veien fra råmetall til ferdig del i de fleste produksjonsscenarier med middels til høyt volum.

Den direkte konklusjonen for alle som vurderer produksjonsalternativer: Hvis delen din veier mer enn den trenger, opererer i et korrosivt eller termisk krevende miljø og må produseres i volumer over omtrent 500 enheter per år, utkonkurrerer aluminiumsstøping nesten helt sikkert stålfabrikasjon, plastsprøytestøping og sink-pressstøping på en total-part-per-del. Resten av denne artikkelen forklarer nøyaktig hvorfor, med spesifikke data om prosesser, legeringer, toleranser og defektkontroll.

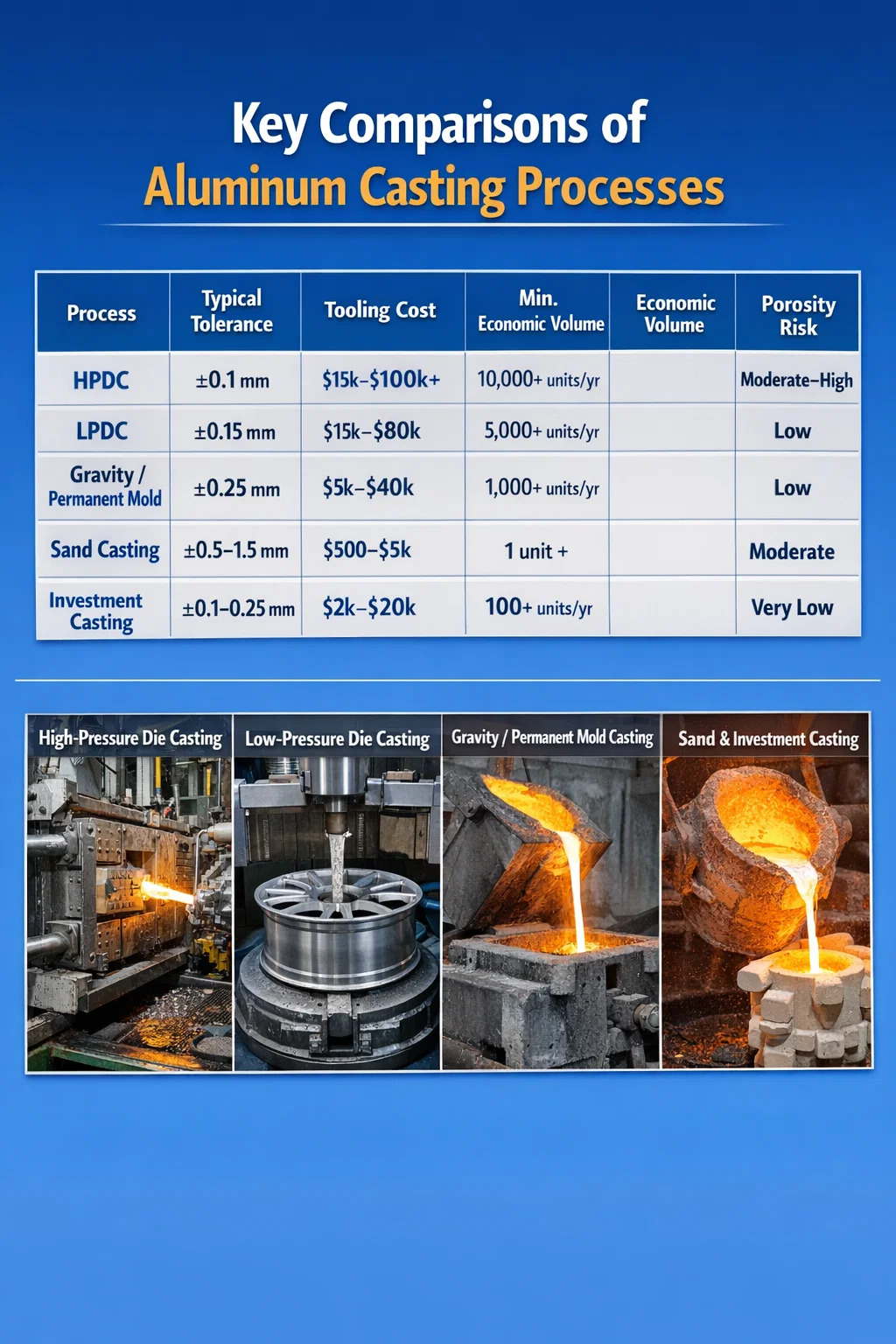

Kjerne-aluminiumstøpeprosesser og når de skal brukes hver

Ikke alle aluminiumsstøpemetoder er utskiftbare. Hver prosess har en distinkt kostnadsprofil, verktøyets ledetid, dimensjonsevne og overflatefinishområde. Å velge feil prosess kan legge til 30–60 % til kostnaden per del eller presse dimensjonstoleranser utenfor akseptable grenser.

Høytrykksstøping (HPDC)

HPDC tvinger smeltet aluminium inn i en herdet ståldyse ved trykk mellom 10 MPa og 175 MPa. Syklustidene går så raskt som 30–90 sekunder per skudd, noe som gjør det til den foretrukne prosessen for volumer over 10 000 deler. Dimensjonstoleranser på ±0,1 mm på små detaljer er rutinemessig oppnåelige. Veggtykkelser så lave som 1,0–1,5 mm er mulig. Hovedbegrensningen er porøsitet: fanget gass under rask fylling skaper mikroskopiske tomrom som kompromitterer trykktettheten og reduserer utmattelseslevetiden. Vakuumassistert HPDC løser dette vesentlig, og bringer porøsitetsnivåer under 0,5 volumprosent i godt kontrollerte operasjoner. Verktøykostnaden varierer fra $15 000 for en enkel enkelt-hulroms-dyse til over $100 000 for kompleks multi-cavity-verktøy, noe som betyr at HPDC bare gir økonomisk mening ved høyere volum.

Lavtrykksstøping (LPDC)

LPDC skyver smeltet metall oppover i dysen ved hjelp av et lufttrykk på 0,02–0,1 MPa, noe som resulterer i en langsommere, mer kontrollert fylling. Den kontrollerte størkningen gir tettere støpegods med lavere porøsitet sammenlignet med HPDC. Produsenter av bilhjul er avhengige av LPDC av denne grunn - aluminiumsfelger laget av LPDC kan oppnå forbedringer i utmattelseslevetiden på 15–25 % sammenlignet med tilsvarende HPDC-hjul. Syklustidene er lengre, vanligvis 3–8 minutter, og verktøykostnadene er sammenlignbare med HPDC, så LPDC passer mellomvolumproduksjon av strukturkritiske deler i stedet for høyvolumskomponenter.

Gravity (permanent mold) støping

Gravity-støping bruker gjenbrukbare stålformer uten påført trykk. Metall strømmer inn ved tyngdekraften alene, og produserer støpegods med god overflatefinish (Ra 3,2–6,3 µm typisk), lav porøsitet og mekaniske egenskaper som er godt egnet for varmebehandling. A356-T6-deler produsert ved gravitasjonsstøping oppnår jevnlig flytegrenser på 200–220 MPa med en forlengelse på 6–10 %, noe som gjør dem passende for sikkerhetskritiske bruksområder som motorbraketter, fjæringskomponenter og hydrauliske manifolder. Verktøykostnadene er moderate, typisk $5 000–$40 000, og økonomiske volumterskler starter rundt 1000 deler per år.

Sandstøping

Sandstøping er fortsatt den mest fleksible aluminiummetallstøpeprosessen. Mønsterverktøy koster så lite som $500–$5000, ledetiden fra bestilling til første støping er ofte under to uker, og det er praktisk talt ingen størrelsesgrense – sandstøpte aluminiumsdeler varierer fra 50-grams braketter til flertonns pumpehus. Dimensjonstoleranser er bredere (±0,5–1,5 mm er typisk), overflatefinish grovere (Ra 12,5–25 µm), og syklustider mye lengre enn støping, men for prototyper, deler med lavt volum og store strukturelle støpinger er sandstøping ofte det eneste praktiske alternativet. Varianter av grønn sand, harpiksbundet sand og tapt skum gir forskjellige avveininger når det gjelder nøyaktighet og pris.

Investering Casting

Investeringsstøping (støping av tapt voks) av aluminium oppnår den fineste overflatefinishen og de strammeste toleransene for enhver støpeprosess – Ra 1,6–3,2 µm og toleranser på ±0,1–0,25 mm er standard. Kompleks indre geometri, underskjæringer og tynne vegger ned til 1,5 mm kan oppnås uten kjerner. Prosessen er dyr per del i forhold til HPDC ved høye volum, men for romfartsarmaturer, impellere og hus for medisinsk utstyr der maskineringskostnadene ellers ville være uoverkommelige, reduserer investeringsstøping de totale produksjonskostnadene betraktelig.

Velge riktig aluminiumslegering for støping

Valg av legeringer er uten tvil den eneste avgjørelsen som har størst konsekvens i design av aluminiumsstøping. Feil legering kan produsere sprøhet, dårlig flyt under støping, overdreven krympeporøsitet eller utilstrekkelig korrosjonsmotstand – ingen av disse kan fikses ved prosessoptimalisering alene. Aluminiumsstøpelegeringsfamilien domineres av silisium (Si) som det primære legeringselementet fordi silisium forbedrer fluiditeten dramatisk og reduserer krymping av størkning.

A380: HPDC Workhorse

A380 (Al-Si8.5-Cu3.5) er den mest brukte trykkstøpelegeringen i verden, og står for anslagsvis 50–60 % av all aluminium HPDC-produksjon i Nord-Amerika. Det høye silisiuminnholdet (7,5–9,5 %) gir eksepsjonell flyt, og tillater tynne vegger og kompleks geometri. Kobbertilsetninger (3–4 %) øker strekkfastheten i støpt til ca 324 MPa og hardhet til rundt 80 HB. Avveiningen er redusert duktilitet (forlengelse under 3%) og begrenset sveisbarhet. A380 er ikke egnet for applikasjoner som krever T5 eller T6 varmebehandling fordi kobberinnholdet gjør den utsatt for spenningssprekker under bråkjøling.

A356 og A357: Varmebehandlede strukturelle legeringer

A356 (Al-Si7-Mg0.3) og A357 med høyere magnesium (Al-Si7-Mg0.6) er de primære legeringene for gravitasjons- og LPDC-applikasjoner der strukturell ytelse er viktig. I T6-temperering (oppløsningsvarmebehandling ved 540°C i 8–12 timer, bråkjøling, elding ved 155°C i 3–5 timer), gir A356-T6 en flytegrense på 207 MPa , maksimal strekkfasthet på 262 MPa og forlengelse på 6–10 %. A357-T6 presser flytegrensen til omtrent 290 MPa. Begge legeringene reagerer godt på sveising og lodding, noe som gjør dem egnet for sammenstillinger. Støperiet må kontrollere magnesiuminnholdet nøyaktig - tap på 0,05 % Mg under smelting reduserer de mekaniske egenskapene merkbart.

319 Legering: Det allsidige mellomalternativet

319 (Al-Si6-Cu3.5) er mye brukt til motorblokker, sylinderhoder og inntaksmanifolder der moderat styrke kombinert med god bearbeidbarhet er nødvendig. Den aksepterer T5- og T6-behandling. Strekkfastheten som støpt er rundt 185 MPa; T6-behandling øker den til omtrent 250 MPa. Legeringens kobberinnhold gir noe bedre stabilitet ved forhøyede temperaturer enn A356, som er relevant for motorkomponenter som går mellom omgivelsestemperaturer og 200–250°C driftstemperaturer.

535 og 512: Marine og korrosjonskritiske applikasjoner

Når korrosjonsmotstand er den primære designdriveren – marin maskinvare, matforedlingsutstyr, kjemiske håndteringskomponenter – overgår magnesiumdominante legeringer som 535 (Al-Mg6.2) og 512 (Al-Mg4-Si1.8) silisiumdominerende legeringer. De viser utmerket motstand mot sjøvann og saltsprut uten overflatebehandlinger, og har god duktilitet (forlengelse 8–13%). Straffen er dårlig flyt i forhold til silisiumlegeringer, noe som begrenser veggtynnhet og geometrisk kompleksitet. Støperier som støper 535 må bruke forsiktig ovnspraksis for å forhindre magnesiumoksidasjon.

Forstå og kontrollere støpefeil

Defekter i aluminiumsstøpegods er den primære årsaken til kasserte deler, garantiretur og feil i felten. Å forstå grunnårsaken til hver defekttype er langt mer nyttig enn generiske kvalitetssjekklister, fordi hver defekt har en annen løsning og ofte flere plausible årsaker som må isoleres systematisk.

Porøsitet: Gass og krymping

Porøsitet er den vanligste defekten ved støping av aluminium og kommer i to forskjellige typer som krever forskjellige inngrep. Gass porøsitet stammer fra hydrogen oppløst i smeltet aluminium. Flytende aluminium kan løse opp til 0,69 ml/100 g hydrogen ved smeltepunktet; solid aluminium inneholder bare ca. 0,036 ml/100 g. Under størkning utfelles dette oppløste hydrogenet som sfæriske porer. Løsningen er avgassing – avgassing av roterende impeller med nitrogen eller argon i 8–15 minutter reduserer hydrogeninnholdet til under 0,10 ml/100 g, som er industristandarden for konstruksjonsdeler. Redusert trykktest (RPT) eller tetthetsmåling med Archimedes-metoden bekrefter smeltekvalitet før helling.

Krympe porøsitet dannes når størknende metall trekker seg sammen (aluminium krymper ca. 3,5–8,5 volumprosent under størkning) og flytende metall kan ikke strømme inn for å kompensere. Det vises som uregelmessige, forgrenede hulrom i tykke deler eller på varme flekker. Løsningen er gating og risering redesign: tilstrekkelig stigerørvolum, korrekt stigerørplassering over den tyngste seksjonen, og nedkjøling av isolerte tykke områder for å fremme retningsbestemt størkning mot stigerøret. Simuleringsprogramvare som MAGMASOFT eller ProCAST kan forutsi krympingsporøsitet før verktøyet kuttes, noe som sparer betydelige kostnader for etterarbeid av verktøy.

Kaldestenger og feilkjøringer

En kald stengning oppstår når to strømmer av smeltet metall møtes, men ikke klarer å smelte sammen, og etterlater en synlig søm eller svakt plan. Feilkjøring oppstår når metall stivner før formen fylles helt. Begge defektene oppstår på grunn av utilstrekkelig metalltemperatur, utilstrekkelig formtemperatur eller for lav fyllingshastighet. For HPDC må skuddhastigheten i den andre fasen (dysefylling) typisk nå 30–60 m/s for å forhindre kalde stenger i tynne seksjoner. Støpetemperaturen for støping av aluminium holdes på 150–250°C; å la den falle under 150°C gir pålitelig kuldedefekter i vegger som er tynnere enn 2 mm.

Oksyd-inneslutninger

Aluminium danner en solid oksidhud nesten umiddelbart når den utsettes for luft. Turbulent støping folder denne oksidfilmen inn i støpingen som bifilminneslutninger – tynne, dobbeltlagede oksidplater som dramatisk reduserer utmattelseslevetid og forlengelse. John Campbells bifilmteori har forvandlet støperipraksis: nøkkelen er å fylle formen uten turbulens som folder overflaten. Bunnfyllende portsystemer, redusert innløpshøyde, keramiske skumfiltre og langsomme kontrollerte hellehastigheter reduserer bifilminnholdet. Utmattelseslevetidsforbedringer på 2–5× er dokumentert i deler der bifilminnhold ble redusert gjennom redesign av porter alene.

Hot Tearing

Varmrivning (varmsprekking) oppstår i halvfast tilstand når støpegodset hindres i å trekke seg sammen og strekkspenninger overstiger styrken til det delvis størknede metallet. Det vises vanligvis ved brå seksjonsendringer, skarpe indre hjørner og områder der formen forhindrer fri sammentrekning. Designfikser inkluderer å øke filetradiene til minimum 3 mm, unngå seksjonstykkelsesforhold større enn 3:1 ved knutepunktene, og utforming av former med passende sammenleggbarhet eller metallseksjoner som beveger seg med støpingen under utstøting.

Formdesignprinsipper som bestemmer delens kvalitet

Formen eller formen er der aluminiumsstøpekvaliteten i stor grad bestemmes - ikke på butikkgulvet under produksjonen, men under design- og simuleringsfasen før noe metall kuttes. Erfarne støperiingeniører følger et sett med etablerte prinsipper som forhindrer de fleste defektkategorier før den første prøvestøpingen.

• Plassering av skillelinje: Skillelinjen bør være i delens bredeste tverrsnitt for å minimere kompleksiteten til dysen og tillate jevne trekkvinkler. Ved å flytte den vekk fra kosmetiske overflater unngår du blits i synlige områder.
• Utkastvinkler: Utvendige overflater krever et minimumstrekk på 1–2°; innvendige overflater (kjerner) krever 2–3° eller mer. Å fjerne utilstrekkelig trekk er en av de vanligste årsakene til matrisskader og støpeforvrengning under utstøting.
• Utforming av portsystem: Porter bør plasseres i det tykkeste tverrsnittet og plasseres for å fylle formen gradvis fra bunn til topp. Flere tynne porter er generelt foretrukket fremfor én stor port fordi de reduserer lokalisert varmekonsentrasjon og forbedrer fyllingsensartetheten.
• Overløpsbrønner og ventilering: I HPDC samler overløpsbrønner ved enden av fyllingsbanene kaldt metall, oksider og innestengt luft som ellers ville blitt inneslutninger. Ventiler på 0,05–0,15 mm dybde ved skillelinjen lar luft slippe ut uten å blinke.
• Kjølekanallayout: Ensartet dysekjøling forhindrer lokaliserte hot spots som forårsaker krympeporøsitet og dyselodding. Konforme kjølekanaler – nå bearbeidbare med EDM og additivproduserte dyseinnsatser – kan redusere syklustiden med 15–30 % sammenlignet med konvensjonelle borede kanaler.
• Plassering av ejektorstift: Ejektorstifter må fordeles for å påføre kraft jevnt over delen. Pinner konsentrert i den ene enden gir forvrengning, spesielt i tynnveggede støpegods. Pinnemerker må være plassert i ikke-kosmetiske, ikke-funksjonelle områder.

Varmebehandling av aluminiumsstøpegods: Når og hvordan

Varmebehandling kan øke de mekaniske egenskapene til aluminiumsstøpegods vesentlig - men bare når legeringen kan varmebehandles og støpegodset har lav nok porøsitet til at bråkjøling ikke vil forårsake blemmedannelse. HPDC-støpegods med standardnivåer av gassporøsitet kan ikke konvensjonelt T6-behandles fordi den fangede gassen utvider seg under oppløsningsvarmebehandlingen ved 500–540 °C, og danner overflateblemmer. Dette er en av grunnene til at HPDC vanligvis brukes i as-cast eller T5 (kun kunstig aldring, uten løsningsbehandling).

T6-behandling for gravitasjons- og sandstøpegods

For tyngdekraftstøpte A356 og A357 begynner T6-syklusen med oppløsningsvarmebehandling ved 535–545 °C i 8–12 timer, hvor silisiumpartikler sfæroidiseres og Mg₂Si oppløses i matrisen. Støpingen bråkjøles deretter i varmt vann (60–80 °C) i stedet for kaldt vann for å redusere gjenværende stress samtidig som det oppnås overmetning. Kunstig aldring følger ved 150–160°C i 3–5 timer. Hvert trinn er kritisk: for lite bløtlegging under oppløsningsbehandling etterlater Mg₂Si uoppløst og reduserer oppnåelig styrke med 10–15 %; over-aldring reduserer styrke og hardhet ettersom utfellingene blir grovere.

T5-behandling for støpegods

T5-behandling – kunstig aldring uten forutgående løsningsbehandling – kan brukes på HPDC-støpegods laget med legeringer som beholder en viss overmetning fra rask dyseavkjøling. For A380 og lignende legeringer øker T5-aldring ved 155–165 °C i 4–6 timer hardheten med 10–20 % og forbedrer dimensjonsstabiliteten. Det produserer ikke egenskapsforbedringene til T6, men unngår porøsitetsrelaterte blemmeproblemer. For applikasjoner som krever fulle T6-egenskaper i formstøpt form, er vakuumpressestøping eller klemstøping (som produserer lavporøsitetsstøpegods som er kompatible med løsningsbehandling) alternative ruter.

Dimensjonsstabilitet og stressavlastning

Støpegods beregnet for presisjonsbearbeiding som ellers ikke er varmebehandlet, bør få en spenningsavlastende gløding ved 230–260°C i 2–4 timer. Restspenninger fra størkning og utstøting kan forårsake dimensjonsforskyvninger på 0,1–0,5 mm under eller etter bearbeiding av tynnveggede detaljer. Dette er spesielt aktuelt for hus og ventilhus-støpegods med tett toleranserte boreplasseringer.

Maskinering av aluminiumstøpegods: hastigheter, matinger og verktøyvalg

Aluminium er blant de mest bearbeidbare av alle støpematerialer, men tilstedeværelsen av silisium og andre harde partikler i støpelegeringer gjør at verktøyvalg og skjæreparametere skiller seg fra de som brukes for smidd aluminium. Å få dette riktig reduserer verktøyets levetid med en faktor på 3–10× sammenlignet med suboptimale valg.

Høysilisiumlegeringer (A380, A390 med 16–18 % Si) er betydelig mer slipende enn lavsilisiumlegeringer. Polykrystallinsk diamant (PCD)-verktøy er standardvalget for høyvolumsmaskinering av disse legeringene, med verktøylevetid på 50 000–200 000 deler per kant sammenlignet med karbids 2 000–10 000 deler per kant i tilsvarende bruksområder. For legeringer med mindre volum eller mindre slipende (A356, 319), er ubestrøket eller TiN-belagt karbid kostnadseffektivt.

• Kuttehastighet: 300–1 500 m/min for karbid; 1 000–4 000 m/min for PCD på hypoeutektiske legeringer.
• Matehastighet: 0,1–0,4 mm/tann for fresing; 0,1–0,5 mm/omdreininger for dreiing.
• Verktøygeometri: Høye skråvinkler (12–20°) reduserer skjærekreftene og hindrer oppbygging av egg. Polerte riller reduserer aluminiumsvedheft.
• Kjølevæske: Oversvømmelseskjølevæske eller minimumssmøring (MQL) forhindrer termiske ekspansjonsfeil i presisjonsboringer; tørr bearbeiding er mulig for grovbearbeiding, men ikke etterbearbeiding av stramme toleranser.

Boring og tapping av støpt aluminium krever oppmerksomhet til hakkesykluser som fjerner spon i dype hull - aluminiums tendens til å gnage i gjenger med tapp under tørre forhold er en vanlig årsak til verktøybrudd og skrotede deler. Gjengedannende kraner (snarere enn kuttekraner) produserer sterkere gjenger uten spon og er industristandarden for blindtappede hull i aluminiumsstøping.

Alternativer for overflatebehandling for støpte aluminiumsdeler

Støpte aluminiumsoverflater er ofte tilstrekkelige for ikke-kosmetiske interne komponenter, men mange bruksområder krever forbedret korrosjonsbeskyttelse, hardhet eller utseende. Utvalget av overflatebehandlingsalternativer for aluminiumsstøpegods er bredere enn for de fleste andre støpte metaller.

Anodisering

Type II (standard) anodisering produserer et 5–25 µm aluminiumoksidlag som forbedrer korrosjonsmotstanden og kan farges i et bredt fargespekter. Type III (hard anodisering) produserer lag på 25–75 µm med overflatehardhet opp til 400–600 HV, egnet for sliteoverflater. Begrensningen for støpt aluminium er at høyt silisiuminnhold i HPDC-legeringer (A380 ved ~9% Si) gir mørkere, mindre jevne anodiserte overflater enn legeringer med lavt silisiuminnhold. A356 og 6061 smide legeringer eloksert til lysere, mer jevn finish. Hvis kosmetisk anodiseringskvalitet er et krav, må valg av legering ta hensyn til dette fra begynnelsen av designprosessen.

Chromate Conversion Coating (Alodine / Iridite)

Kromatkonverteringsbelegg (MIL-DTL-5541 Klasse 1A eller Klasse 3) er mye brukt i romfart og forsvar for korrosjonsbeskyttelse og malingsvedheft. Den tilfører praktisk talt ingen dimensjonell oppbygging (0,25–1 µm) og beholder elektrisk ledningsevne, noe som gjør den egnet for EMI/RFI-skjermingsapplikasjoner. Trivalent kromat (Cr³⁺) formuleringer er nå standard i de fleste anlegg på grunn av seksverdig kromat (Cr⁶⁺) miljøforskrifter.

Pulverlakkering og flytende maling

Pulverlakkering av aluminiumsstøpegods gir en slitesterk, støtsikker finish med en tykkelse på 60–120 µm. Forbehandling (jernfosfat, zirkonat eller sinkfosfat) bestemmer beleggets vedheft og korrosjonsbestandighet – kromfrie zirkonatforbehandlinger har blitt standard for utvendige aluminiumskomponenter til biler. Flytende primer toppstrøksystemer brukes der det kreves tettere filmtykkelseskontroll eller der maskering av kompleks geometri gjør pulverlakkering upraktisk.

Kulesprengning og tromling

Kuleblåsing med stål eller keramisk hagl med en diameter på 0,2–0,8 mm brukes rutinemessig for å rengjøre støpte overflater av oksidhud, forbedre det visuelle utseendet og introdusere fordelaktige gjenværende trykkspenninger på 50–150 MPa på overflaten. Kontrollert skuddskjæring av A357 romfartsstøpegods har vist seg å forlenge tretthetslevetiden med 30–60 % i høysyklusapplikasjoner ved hjelp av denne kompresjonsspenningsmekanismen. Tumling (vibrerende etterbehandling) i keramiske medier avgrader kanter og forbedrer overflatefinish jevnt på kompleks geometri uten manuell håndtering.

Kvalitetsinspeksjonsmetoder for aluminiumsstøping

Effektiv kvalitetsinspeksjon for aluminiumsstøpegods krever flere komplementære metoder fordi ingen enkelt teknikk oppdager alle defekttyper. Visuell inspeksjon, dimensjonsmåling og ikke-destruktiv testing (NDT) er alle nødvendige i et komplett kvalitetssystem for kritiske deler.

• Røntgen og CT-skanning: Industriell røntgen (2D-radiografi) er standardmetoden for å oppdage indre porøsitet, inneslutninger og krymping i aluminiumsstøpegods. 3D computertomografi (CT)-skanning gir volumetriske defektkart med voxel-oppløsning ned til 5–50 µm, noe som muliggjør kvantitativ porøsitetsanalyse mot akseptkriterier som ASTM E2868 eller ASTM E505. CT-skanning brukes i økende grad i utvikling og første artikkelinspeksjon selv når produksjonsinspeksjon bruker 2D røntgen.
• Dye penetrant inspection (DPI): DPI avslører overflatebrytende defekter – sprekker, kalde stenger, overflateporøsitet. Det er billig og gjelder for alle aluminiumslegeringer. Type I (fluorescerende) penetrerende systemer som bruker UV-lys oppdager finere defekter enn synlige fargesystemer og er standard for romfartsstøpegods i henhold til ASTM E1417.
• Koordinatmålemaskin (CMM): CMM med berøringsprobe eller optisk skanner bekrefter dimensjonsoverensstemmelse med GD&T-forklaringer. Første artikkelinspeksjon av en ny støping krever typisk 100 % av kritiske dimensjoner som skal måles på 3–5 prøver; produksjonsinspeksjon bruker statistisk prøvetaking per ANSI/ASQ Z1.4 eller Z1.9.
• Hardhetstesting: Brinell-hardhet (HBW 5/250) er standard for aluminiumsstøpegods. Det gir en rask, indirekte bekreftelse på at varmebehandlingen ble riktig utført – A356-T6 skal vise 75–90 HB; as-cast A380 viser 75–85 HB. Hardhetstesting erstatter ikke strekktesting for samsvar med spesifikasjoner, men er nyttig for 100 % produksjonsscreening.
• Strekk- og utmattelsestesting: Destruktiv mekanisk testing utføres på separat støpte teststaver eller på oppskåret produksjonsstøpegods med frekvenser spesifisert av kundestandarder eller interne kvalitetsplaner. ASTM B108 styrer teststangstøpeprosedyrer for gravitasjons- og permanente støpestøpegods.

Kostnadsdrivere i støpeprosjekter av aluminium

Å forstå hvor kostnadene akkumuleres i et aluminiumsstøpeprosjekt lar kjøpere og ingeniører ta design- og innkjøpsbeslutninger som reduserer totalkostnadene i stedet for bare å optimalisere individuelle ordrelinjer. De fem største kostnadsdriverne i de fleste aluminiumsstøpeprogrammer er verktøyavskrivning, råmateriale, energi, skraphastighet og sekundær drift.

Verktøy Amortisering

Ved lave volumer dominerer verktøykostnadene per delkostnad. En $50 000 HPDC dyse amortisert over 10 000 deler legger til $5,00 per del i verktøykostnad alene. Ved 100 000 deler bidrar den med $0,50 per del. Dette er grunnen til at prosessvalg ved lave volum bør favorisere sandstøping eller lavkost gravitasjonsverktøy selv om kostnadene per syklus er høyere - verktøyamortiseringsregningen vinner vanligvis ved volumer under 2000–5000 deler per år.

Legeringskostnader og metallutbytte

Prisen på primæraluminiumsblokken varierer med LME-prisen, som har variert fra $1500 til $3800 per metrisk tonn det siste tiåret. Sekundært (resirkulert) aluminium koster 20–40 % mindre enn primært og brukes i de fleste støpeoperasjoner. Metallutbytte – forholdet mellom ferdig støpevekt og totalt utstøpt metall – varierer fra 50–60 % for sandstøping (med store stigerør) til 80–92 % for HPDC (med effektiv port). En 10 % forbedring i utbytte på en operasjon på 500 tonn per år til 2 000 USD/tonn aluminiumskostnad reduserer materialkostnadene med 100 000 USD årlig.

Skraphastighet og dens nedstrømseffekt

Skraphastigheten i aluminiumstøpeoperasjoner varierer fra under 2 % ved veldrevne høyvolum HPDC-anlegg til 10–20 % under lansering av nye program eller ved støperier med dårlig prosesskontroll. Hver 1 % økning i skrothastigheten legger til omtrent 1 % til kostnaden per del før man tar i betraktning kostnadene for eventuelle sekundære operasjoner som allerede er utført på utrangerte deler. For deler som får betydelig maskinering før feilen oppdages, kan kostnaden per utrangert enhet være 3–5× støpekostnaden alene. Dette er grunnen til at investering i sanntids prosessovervåking – hulromstrykksensorer, termisk avbildning av dysetemperatur, skuddprofilanalyse – har en positiv ROI selv ved moderate produksjonsvolumer.

Sekundære operasjoner

Maskinering, varmebehandling, overflatebehandling, montering og lekkasjetesting er sekundære operasjoner som ofte overstiger støpekostnadene i den totale delkostnadsligningen. En støping som koster $4,00 å produsere, kan koste $18,00 etter maskinering, $3,00 etter varmebehandling og $2,00 etter overflatefinish – totalt $27,00 før eventuell margin. Design for manufacturing (DFM) gjennomgang fokusert på å redusere sekundære operasjoner – eliminere unødvendige maskinerte funksjoner, bruke støpte overflater der toleranser tillater det, designe inn selvlokaliserende funksjoner for fikstur – reduserer rutinemessig de totale produksjonskostnadene med 15–30 % uten å kompromittere delens funksjon.

Nye utviklinger innen aluminiumstøpeteknologi

Aluminiumstøpeindustrien har sett mer teknisk fremgang de siste ti årene enn i de foregående tre tiårene, hovedsakelig drevet av bilelektrifisering og lettvektskrav. Flere spesifikke utviklinger omformer hva aluminiumsstøping kan produsere og til hvilken pris.

Gigacasting og strukturell formstøping

Teslas bruk av HPDC-maskiner i stort format (6 000–9 000 tonns klemkraft) for å produsere hele bakre undervognsstrukturer som enkeltstøpte – som erstatter 70–100 individuelle stemplede og sveisede ståldeler – har utløst bred interesse for strukturell trykkstøping. Produksjonsmetoden reduserer antall deler, eliminerer sveise- og monteringsarbeid og reduserer vekten. Den tekniske utfordringen er å opprettholde porøsitetsnivåer lave nok for strukturell integritet på disse skalaene. Legeringer utviklet spesielt for strukturell trykkstøping, inkludert Silafont-36 og Aural-2, tilbyr høyere duktilitet (forlengelse 10–15%) enn standard A380 i støpt tilstand uten varmebehandling, noe som muliggjør T6-oppgraderinger når det er nødvendig.

Halvsolid metallstøping (reocasting og thixocasting)

Behandling av halvfast metall (SSM) injiserer aluminium i en delvis størknet slurrytilstand (40–60 % fast fraksjon) i stedet for helt flytende. Den tiksotrope slurryen strømmer under trykk, men har mye lavere turbulens enn flytende HPDC, noe som resulterer i minimalt medføring av gass og oksidbifilminnhold. SSM-støpegods oppnår porøsitetsnivåer under 0,1 % og er fullt kompatible med T6 varmebehandling, og produserer mekaniske egenskaper som nærmer seg smidd aluminium. Prosesskostnadspremien er 20–40 % i forhold til konvensjonell HPDC, men for applikasjoner der strukturell integritet og varmebehandling er nødvendig i en formstøpt formfaktor, er SSM teknisk uovertruffen.

Simuleringsdrevet formdesign

Programvare for støpesimulering (MAGMASOFT, ProCAST, Flow-3D Cast) har avansert til et punkt der fyllmønster, størkningssekvens, termiske gradienter og restspenningsfordelinger kan forutsies med høy nøyaktighet før verktøy produseres. Støperier som investerer i simuleringsevne rapporterer 30–50 % reduksjoner i verktøyforsøk og avvisninger av første artikkel. Den økonomiske saken er enkel: en simuleringspakke som koster $30 000–$80 000 per år sparer betydelig mer i verktøyomarbeiding og skrap ved ethvert støperi som kjører mer enn $2–3 millioner i årlige verktøyprosjekter.

Additiv produksjon for verktøy og kjerner

3D-printede sandformer og -kjerner - produsert ved bindestråleutskrift av silikasand - har redusert sandstøpings ledetider fra uker til dager og muliggjort komplekse interne geometrier umulig med konvensjonell kjerneboksverktøy. En sandkjerne som tidligere krevde et kjerneboksverktøy på $15 000 og 6 ukers leveringstid, kan nå skrives ut på 24–48 timer for $200–800. For trykkstøping, additivproduserte konforme kjøleinnsatser og shotsleeve-foringer produsert av laserpulverbedfusjon forbedrer termisk styring og dysens levetid målbart i høyproduksjonsprogrammer.
