Hva er hovedfordelen med støping?

Den største fordelen med støping er dens evne til å produsere store volumer av komplekse, dimensjonalt nøyaktige metalldeler med høy hastighet med minimal etterbehandling. I en enkelt produksjonssyklus gir støping tette toleranser, jevn overflatefinish og konsekvent repeterbarhet som få andre metallformingsprosesser kan matche. For bransjer der presisjon og gjennomstrømning betyr noe – bil, elektronikk, romfart, forbruksvarer – er pressstøping i skjæringspunktet mellom effektivitet og kvalitet.

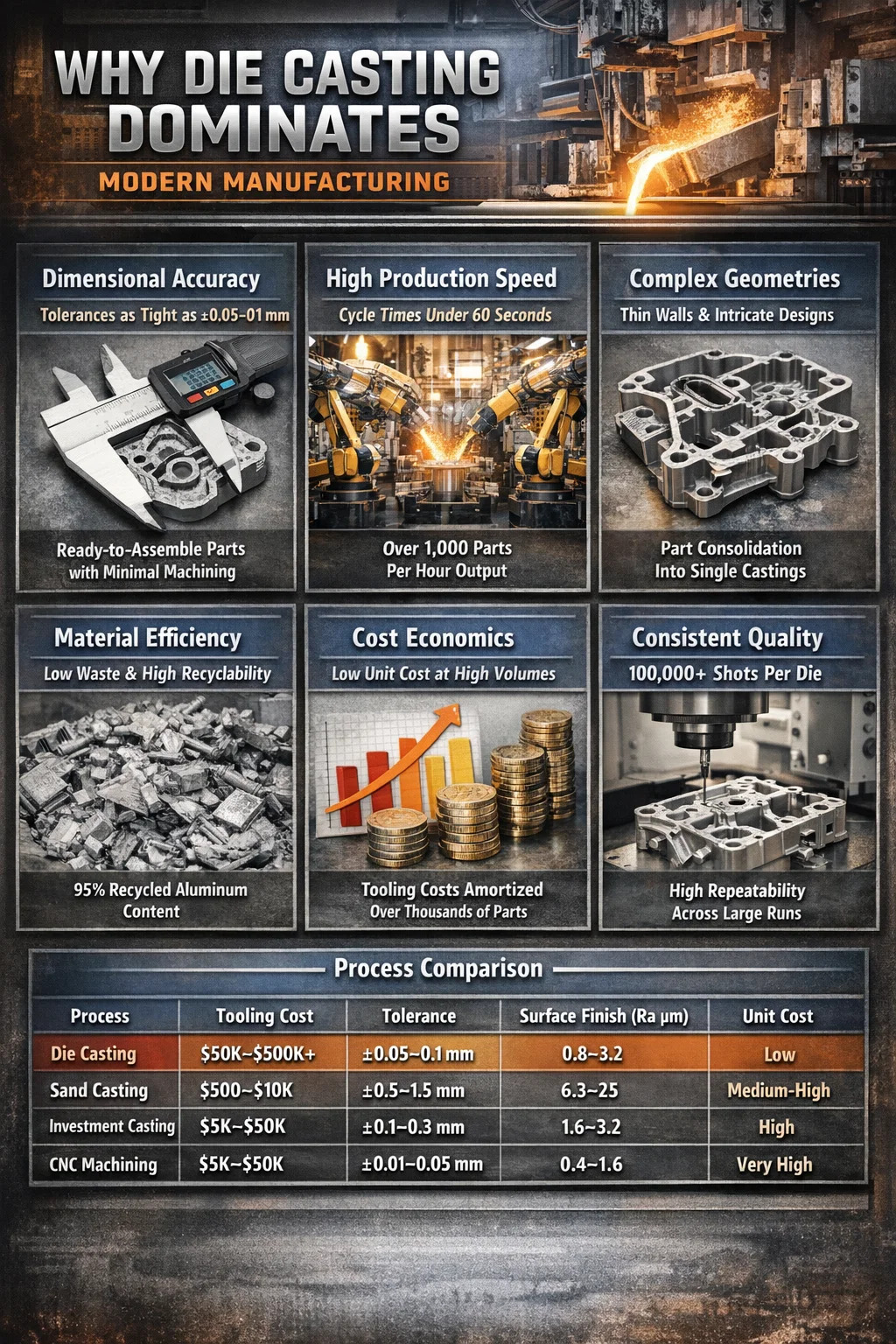

Denne artikkelen bryter ned nøyaktig hvorfor støping har sin dominerende posisjon innen moderne produksjon, og dekker dimensjonsnøyaktighet, hastighet, materialeffektivitet, kostnadsøkonomi og hvordan den sammenlignes med konkurrerende prosesser.

Dimensjonsnøyaktighet og tette toleranser

Pressestøping oppnår konsekvent toleranser så stramme som ±0,1 mm på de fleste funksjoner, og i presisjonsverktøyoppsett, kan toleranser på ±0,05 mm oppnås. Dette nøyaktighetsnivået er innebygd i selve prosessen - smeltet metall injiseres under høyt trykk (som strekker seg fra 1 500 til over 25 000 psi avhengig av legering og delgeometri) i herdede ståldyser som opprettholder formen gjennom hundretusenvis av skudd.

Hva dette betyr i praksis: deler kommer ut av støpeprosessen klare til å monteres eller krever kun mindre sekundær bearbeiding. Hull, gjenger, bosser, ribber og underskjæringer kan ofte støpes direkte inn i delen. Sammenlignet med sandstøping, som vanligvis har toleranser på ±0,5 mm eller dårligere, reduserer pressstøping behovet for CNC-etterbehandling betydelig.

For biltransmisjonshus, for eksempel, må boreplasseringene for lagerseter holdes innenfor brøkdeler av en millimeter. Pressstøpte aluminiumshus oppnår dette direkte fra dysen, og reduserer maskintiden per del fra det som kan være 20 minutter med CNC-arbeid ned til 3–5 minutter med lett etterbehandling.

Høy produksjonshastighet og syklustid

Hastighet er en av de avgjørende styrkene til støpeprosessen. Avhengig av delstørrelse og legering varierer syklustidene fra under 10 sekunder for små støpte sinkkomponenter til 60–90 sekunder for større aluminiumsdeler. En enkelt støpemaskin som kjører en dyse med flere hulrom kan produsere tusenvis av ferdige deler per skift.

Spesielt sinkstøping er eksepsjonelt rask. Små sinkkomponenter - koblingshus, låsemekanismer, miniatyrkonstruksjonsdeler - kan produseres med hastigheter som overstiger 1000 skudd i timen på varmekammermaskiner. Denne gjennomstrømningen er ganske enkelt ikke oppnåelig med investeringsstøping, smiing eller maskinering fra stanglager.

Høytrykkspressstøpelinjer (HPDC) i bilindustrien kjører nesten kontinuerlig, med automatisert delutvinning, trimming og kvalitetsinspeksjon integrert direkte i cellen. En godt optimert HPDC-celle som produserer motorfester eller girhus i aluminium kan gi effekt 400 til 600 komplette deler per skift , med minimal operatørintervensjon.

Denne hastighetsfordelen kombineres over store produksjonsserier. Når du trenger 500 000 identiske deler per år, amortiseres per enhetskostnad for verktøy raskt, og syklustidsfordelen oversettes direkte til lavere arbeidskostnad per del.

Komplisert geometri

Pressstøping muliggjør produksjon av deler med geometrisk kompleksitet som ville være uoverkommelig kostbart ved bruk av maskinering, og ofte umulig med smiing. Innvendige passasjer, tynne vegger, komplekse utvendige profiler, integrerte monteringsfunksjoner og dekorative overflateteksturer kan alle integreres i en enkelt støpt del.

Tynnvegg-evne

Pressstøpte av aluminium oppnår rutinemessig veggtykkelser på 1,5 til 2,5 mm . Sink, som har overlegen flyt, kan produsere vegger så tynne som 0,4 mm i små deler. Denne egenskapen er avgjørende for vektreduksjon i bil- og romfartsapplikasjoner, og for størrelsesreduksjon i forbrukerelektronikkskap.

Del konsolidering

En av de mest økonomisk betydningsfulle bruksområdene for støpingsgeometri er delkonsolidering - ved å kombinere det som tidligere var flere fabrikkerte og sammensatte komponenter til en enkelt støpt del. Teslas bruk av støping i stort format (Giga Casting) konsolideres over 70 individuelle stemplede og sveisede deler i den bakre undervognsstrukturen til Model Y til en enkelt aluminiumsstøping. Dette eliminerte monteringsarmaturer, sveiseroboter og sammenføyningsoperasjoner over en stor del av karosseristrukturen.

Tilsvarende logikk gjelder i mindre skala på tvers av mange bransjer. En støpt hydraulisk manifoldblokk kan erstatte en maskinert blokk pluss flere sveisede beslag og porter, noe som reduserer både antall deler og potensielle lekkasjepunkter.

Kvalitet på overflaten

Pressestøping produserer overflatebehandlinger i rekkevidden av Ra 0,8 til 3,2 µm direkte fra dysen, uten ytterligere maskinering eller polering. Dette er betydelig jevnere enn sandstøping (Ra 6,3–25 µm) og kan sammenlignes med lette maskineringsoperasjoner.

Den glatte støpte overflaten er egnet for direkte maling, pulverlakkering, anodisering eller plettering uten omfattende overflatebehandling. For forbrukervendte produkter - håndtak, hus, dekorative detaljer - betyr dette lavere etterbehandlingskostnader og raskere tid til et salgbart utseende.

Støpeverktøy kan også inkludere teksturerte overflater, logoer, delenummer og fine detaljer direkte i formflaten, slik at merkevarebygging og identifikasjon støpes inn i stedet for å brukes som sekundære operasjoner.

Materialeffektivitet og resirkulerbarhet

Pressestøping er en prosess som er nesten nettformet, noe som betyr at volumet av metall i den ferdige støpingen er nær volumet av metall som forbrukes. I motsetning til maskinering fra massive emner – hvor materialfjerningshastigheter på 50–80 % er vanlig for komplekse deler – genererer pressstøping relativt lite skrap. Løpersystemer, overløpsbrønner og flash trimmes av og resirkuleres direkte tilbake i smelteovnen.

De primære legeringene som brukes i støping - aluminium, sink, magnesium og kobberbaserte legeringer - er alle svært resirkulerbare. Sekundære aluminiumslegeringer (produsert av resirkulert skrap i stedet for primært smeltet metall) står for størstedelen av aluminium som brukes i formstøping, og produksjonen krever ca 5 % av energien nødvendig for å produsere primæraluminium fra bauxittmalm. Dette gjør støping til en i seg selv mer bærekraftig metallformingsprosess sammenlignet med de som er avhengige av primærmetallinngang.

I høyvolumproduksjon har selv små forbedringer i metallutbytte betydelige kostnadsimplikasjoner. Et anlegg som støper 10 000 kg aluminium per dag som forbedrer utbyttet fra 70 % til 75 %, gjenvinner 500 kg salgbart metall per dag – en meningsfull reduksjon i innsatskostnader og energiforbruk.

Kostnadsøkonomi i stor skala

Pressstøping har høye verktøykostnader på forhånd - en produksjonsform for en aluminiumsdel med middels kompleksitet koster vanligvis mellom $50 000 og $250 000 , avhengig av størrelse, kompleksitet og antall hulrom. For svært store strukturelle støpegods eller multi-slide verktøy, kan kostnadene overstige $500 000. Denne frontlastede investeringen er den primære barrieren for støping for lavvolumsapplikasjoner.

Men når verktøykostnaden er amortisert over et tilstrekkelig produksjonsvolum - typisk 20 000 til 50 000 deler eller mer - faller kostnaden per enhet for støping godt under alternativene. Kombinasjonen av raske syklustider, minimalt med arbeid per del, lave skraphastigheter og reduserte sekundære operasjoner skaper en enhetsøkonomisk profil som konkurrerende prosesser ikke kan matche når det gjelder volum.

Tabellen illustrerer hvor støping passer: det er ikke det billigste alternativet for lave volumer, og det samsvarer ikke med CNC-bearbeiding for ultimat presisjon. Men for middels til høyt volumproduksjon av komplekse deler som krever god nøyaktighet, glatte overflater og lave kostnader per enhet, inntar den en posisjon som ingen annen prosess kan erstatte fullt ut.

Konsistens og repeterbarhet på tvers av lange produksjonsserier

En herdet H13 ståldyse brukt i aluminiumspressstøping er vanligvis vurdert for 100 000 til 200 000 skudd før det kreves oppussing eller utskifting. Sinkstøpedyser, som opererer under lavere temperaturer og trykk, overskrider rutinemessig 1 000 000 skudd . Gjennom denne levetiden endres dysens dimensjoner minimalt, noe som betyr at deldimensjonene forblir innenfor spesifikasjonene fra første skudd til siste.

Denne repeterbarheten er avgjørende for produksjon på samlebånd. Når tusenvis av identiske deler må passe sammen med andre komponenter hentet fra flere leverandører, er konsistens like viktig som nøyaktighet. En støpt brakett som passer riktig ved skudd 1 bør passe like godt ved skudd 100 000 — og i en godt vedlikeholdt støpeoperasjon vil den det.

Moderne støpemaskiner bruker lukket sløyfe prosesskontroll for å opprettholde skuddparametere - injeksjonshastighet, trykk, dysetemperatur, kjøletid - innenfor trange vinduer, og sikrer videre at delens egenskaper forblir konsistente på tvers av skift, operatører og til og med fasiliteter når samme dysespesifikasjon brukes.

Legeringsalternativer og mekaniske egenskaper

Pressestøping er ikke begrenset til et enkelt materiale. De mest brukte støpelegeringene tilbyr hver sin spesifikke ytelsesprofil:

• Aluminiumslegeringer (A380, A383, ADC12): Det mest brukte støpematerialet. Godt styrke-til-vekt-forhold, utmerket korrosjonsbestandighet, god varmeledningsevne. Strekkfasthet typisk 300–330 MPa. Ideell for bilkonstruksjonsdeler, elektronikkhus, pumpehus.
• Sinklegeringer (Zamak 3, Zamak 5, ZA-8): Høyere tetthet enn aluminium, men eksepsjonell støpefluiditet tillater de tynneste veggene og de fineste detaljene. Strekkfasthet 280–400 MPa. Brukes mye i låser, maskinvare, koblinger og presisjons miniatyrdeler.
• Magnesiumlegeringer (AZ91D, AM60): Det letteste strukturelle metallet som brukes i formstøping, omtrent 35 % lettere enn aluminium. Strekkfasthet 230–260 MPa. Økende bruk i instrumentpaneler, rattstammer, chassis for bærbare datamaskiner.
• Kobberlegeringer (messing, bronse): Brukes der korrosjonsmotstand, elektrisk ledningsevne eller lageregenskaper kreves. Høyere verktøyslitasje på grunn av høye støpetemperaturer.

Selv om de mekaniske egenskapene til støpte deler generelt er lavere enn smidde ekvivalenter på grunn av mikroporøsitet i støpingen, er de tilstrekkelige for de aller fleste strukturelle bruksområder. Varmebehandling av aluminiumsstøpegods (T5 eller T6 temperament) kan forbedre styrke og hardhet ytterligere der det er nødvendig, selv om dette er begrenset til deler med lav porøsitet produsert ved vakuumassisterte eller pressestøpeprosesser.

Applikasjoner der støping gir mest verdi

Å forstå hvor støping utmerker seg bidrar til å avklare når det bør spesifiseres over konkurrerende prosesser.

Bilindustri

Bilsektoren står for omtrentlig 70 % av all produksjon av pressstøping av aluminium globalt. Motorblokker, girkasser, clutchhus, oljepumper, differensialhus, fjæringsbraketter og EV-batterihus er alle ofte formstøpte. Drivkraften mot kjøretøyets lettvekt for å forbedre drivstoffeffektiviteten og EV-rekkevidden har akselerert skiftet fra støpegods av jern og stål til pressestøpte i aluminium.

Forbrukerelektronikk

Bærbare datamaskinrammer, interne strukturrammer for smarttelefoner, kamerahus og lydutstyrshus produseres via støping - hovedsakelig aluminium og magnesium. Evnen til å produsere tynnveggede strukturelle rammer med integrerte varmeavledningsfunksjoner og monteringsbosser gjør pressstøping til den foretrukne prosessen for denne sektoren.

Industrielt utstyr og elektroverktøy

Girkassehus, motorendestykker, pneumatiske og hydrauliske ventilhus og elektroverktøyhus er støpt med høyt volum for holdbarhet og dimensjonell presisjon. Evnen til å integrere komplekse interne porter i hydrauliske ventilhus er en spesifikk fordel med trykkstøping fremfor maskinerte alternativer.

Maskinvare, låser og beslag

Sinkstøping dominerer høyvolumproduksjonen av dørbeslag, hengelåskropper, skapbeslag, rørleggerarmaturer og elektriske koblinger. Detaljoppløsningen og overflatefinishen til sinkstøping matcher eller overgår det som er oppnåelig ved maskinering, til en brøkdel av kostnaden per enhet ved volum.

Begrensninger for å ta hensyn til prosessutvalget ditt

Pressestøping er ikke det riktige valget for alle bruksområder. Å være tydelig på begrensningene forhindrer kostbare feil:

• Høy verktøyinvestering: Lavvolumsproduksjon (under 10 000–20 000 deler) kan ofte ikke amortisere verktøykostnadene konkurransedyktig. Sandstøping eller investeringsstøping kan være mer økonomisk ved lavere volum.
• Porøsitet: Standard høytrykkspressstøping fanger luft i støpingen, og skaper mikroporøsitet som begrenser sveisbarheten og gjør varmebehandling vanskelig. Vakuumstøping og pressestøping reduserer dette, men øker prosesskostnadene.
• Begrenset legeringsområde: Ikke alle metaller er egnet for støping. Legeringer med høyt smeltepunkt som stål og titan blir ikke kommersielt støpt på grunn av de ekstreme temperaturene som er involvert og rask slitasje på formen.
• Begrensninger for delstørrelse: Svært store deler krever veldig store og dyre maskiner. Selv om det nå eksisterer strukturelle støpemaskiner med klemkrefter over 6000 tonn, er det fortsatt praktiske begrensninger for delstørrelse.
• Designbegrensninger: Veggtykkelsen må forbli relativt jevn for å unngå krympefeil. Dype underskjæringer og visse interne geometrier krever sidehandlinger eller kjerner, noe som øker verktøyets kompleksitet og kostnad.

Ingen av disse begrensningene opphever kjernefordelene ved støping – de definerer ganske enkelt driftsomfanget som støping er det optimale valget innenfor.

Nye utviklinger som utvider støpeevnen

Pressestøpeprosessen fortsetter å utvikle seg, utvide spekteret av bruksområder og adressere historiske begrensninger.

Vakuum-assistert formstøping

Ved å evakuere luft fra dysehulrommet før injeksjon, reduserer vakuumpressestøping porøsiteten dramatisk. Dette muliggjør T6 varmebehandling av støpegods av aluminium, og forbedrer flytegrensen med 30–50 % sammenlignet med støpt tilstand og åpne opp strukturelle bruksområder som tidligere var begrenset til smiing.

Halvsolid pressestøping (reocasting og thixocasting)

Injeksjon av metall i en halvfast tilstand - delvis størknet til en slurry i stedet for helt flytende - reduserer turbulens og innestengt gass under injeksjon. Halvsolide støpegods har mikrostrukturer nærmere smiing, med overlegne mekaniske egenskaper og sveisbarhet. Adopsjon vokser innen bilkonstruksjonskomponenter.

Storformat strukturell støping

Maskiner med klemkrefter fra 6000 til 9000 tonn blir utplassert for konstruksjonsmegastøping i biler. Disse systemene, banebrytende innen volumproduksjon av Tesla og nå tatt i bruk av flere OEM-er, produserer kropp-i-hvitt-strukturer i enkeltstøpte som tidligere krevde dusinvis av stemplede og sveisede komponenter. Dette representerer et grunnleggende skifte i hvordan kjøretøystrukturer produseres.

Simuleringsdrevet verktøydesign

Avansert programvare for simulering av formflyt og størkning gjør at støpeverktøy kan optimaliseres før noe metall kuttes. Portplasseringer, løpergeometri, overløpsplassering og kjølekanaldesign valideres digitalt, noe som reduserer antall verktøygjentakelser som kreves og forkorter tiden fra design til første produksjonsdel. Dette reduserer de historisk høye kostnadene og tidslinjerisikoen ved utvikling av støpeverktøy.
