Hvor lang tid tar støping?

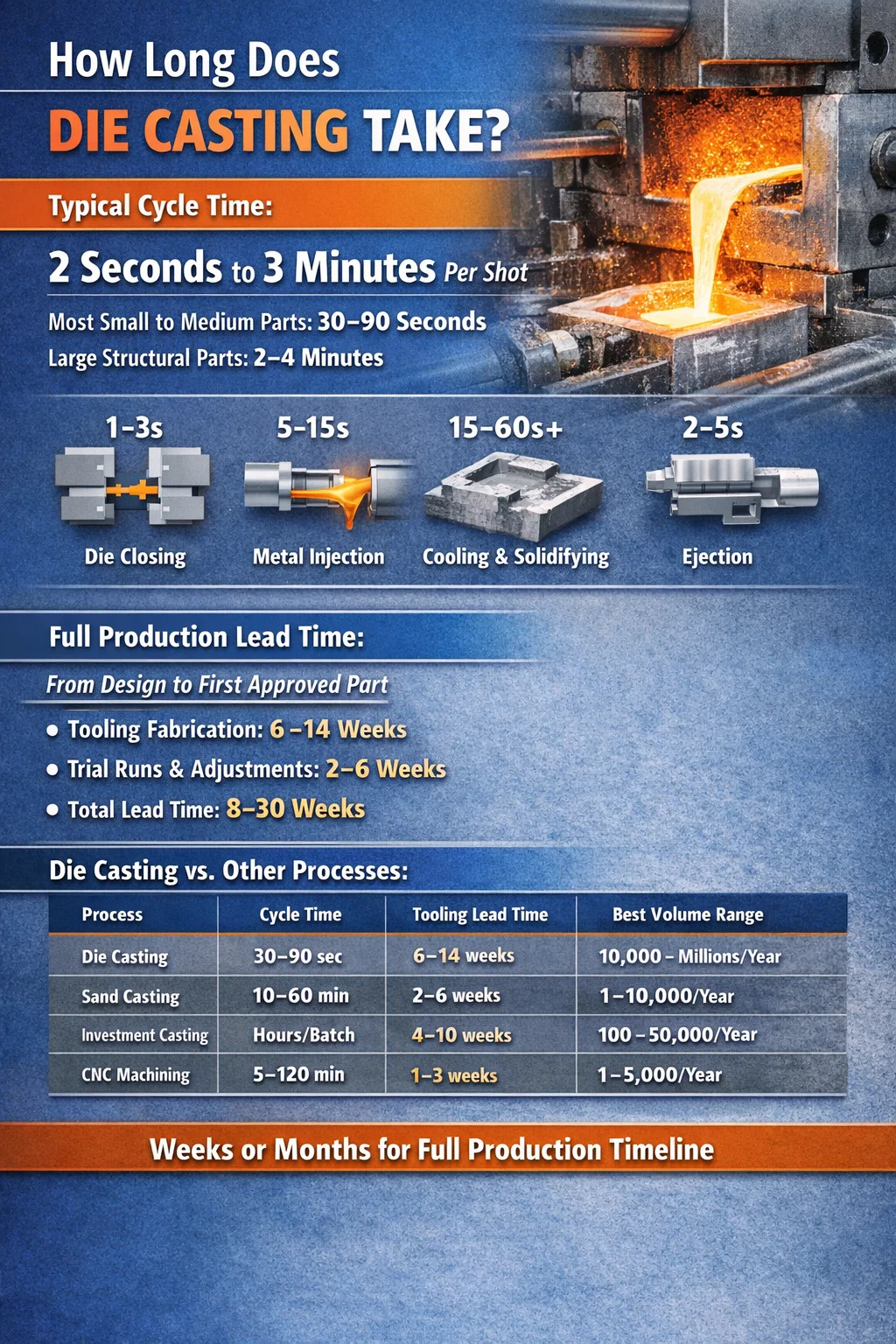

Hvor lenge varer Die Casting ta? Det direkte svaret

En enkelt støpesyklus tar vanligvis hvor som helst fra 2 sekunder til 3 minutter , avhengig av delstørrelse, legeringstype, veggtykkelse og maskinkonfigurasjon. For de fleste små til mellomstore aluminium- eller sinkkomponenter – den typen som brukes i bilbraketter, hus og forbrukerelektronikk – faller en realistisk syklustid mellom 30 og 90 sekunder . Store magnesium- eller aluminiumskonstruksjonsdeler for elektriske kjøretøy kan skyve vinduet til 2–4 minutter per skudd.

Det syklustidstallet forteller bare en del av historien. Før den første gode delen ruller av linjen, involverer en støpeoperasjon verktøyfabrikasjon (som kan ta 6–14 uker), maskinoppsett, forvarming av dyse, prøveskudd og dimensjonsvalidering. Fra rådesign til godkjent produksjonsdel, hele tidslinjen måles i uker eller måneder, ikke sekunder.

Å forstå både per-shot-syklusen og den totale produksjonstidslinjen hjelper kjøpere, ingeniører og driftsteam med å sette realistiske forventninger og unngå kostbare planleggingsfeil.

Støpeprosessen: Tidsoversikt trinn for trinn

Hver støpesyklus består av flere sekvensielle stadier. Hver av dem bruker tid og forsinker ethvert trinn inn i den totale syklusen. Her er hva som faktisk skjer i hvert skudd:

Die lukking og klemme

De to halvdelene av dysen - den faste dysehalvdelen og ejektordysen - bringes sammen og låses under høy klemkraft. For en 400-tonns kaldkammermaskin tar dette trinnet omtrent 1–3 sekunder . Større maskiner med høyere tonnasjer flytter mer masse og kan kreve 3–5 sekunder bare for å lukke og bekrefte låsen. Utilstrekkelig klemkraft fører til flashdefekter, så dette trinnet kan ikke forhastes vilkårlig.

Metallinjeksjon

Smeltet metall presses inn i dysehulrommet under trykk. I trykkstøping med varme kammer - hovedsakelig brukt til sink, bly og tinnlegeringer - er injeksjonsmekanismen nedsenket i smelten, så fyllingstiden er ekstremt rask: 0,01 til 0,5 sekunder . I kaldkammer-pressestøping - brukt for aluminium, kobber og magnesium - må metall først øses inn i en separat skuddhylse, tilsettes noen sekunder før injeksjonen begynner. Selve hulromsfyllingen i kaldtkammerprosessene skjer fortsatt i 0,01 til 0,1 sekunder , men den totale injeksjonsfasen inkludert øse er nærmere 5–15 sekunder.

Størkning og kjøling

Dette er den lengste fasen i de fleste støpesykluser. Etter injeksjon må metallet avkjøles nok til å utvikle tilstrekkelig strukturell stivhet for utstøting uten forvrengning. Avkjølingstiden avhenger av delens geometri, veggtykkelse, legeringsegenskaper og hvor godt formens vannkjølekanaler er utformet og vedlikeholdt.

Tynnveggede sinkdeler (1,5–2,5 mm vegger) kan størkne inn 3–8 sekunder . Aluminiumsdeler med 3–5 mm vegger trenger vanligvis 15–40 sekunder . Tykke strukturelle aluminiumsstøpte med 6–10 mm seksjoner kan kreves 60–120 sekunder eller mer. Å redusere kjøletiden uten å indusere porøsitet eller vridning er en av de viktigste tekniske utfordringene i høyvolumspressstøping.

Dyseåpning og delutkast

Når delen er solid nok, åpnes dysen og utkasterstifter skyver støpen ut av hulrommet. Denne mekaniske sekvensen tar vanligvis 2–5 sekunder . Deler faller ned på en transportør eller i en bråkjøletank. Utstøtningskraften må kalibreres nøye - for lite og delen fester seg; for mye og tynne funksjoner bryter eller deformeres.

Diesmøring og tilbakestilling

Etter utstøting påfører roboter eller spraysystemer smøremiddel (vanligvis vannbasert) på hulromsoverflatene. Dette forhindrer å klebe seg og hjelper til med å styre formens temperatur. Spraytiden varierer fra 2 til 10 sekunder avhengig av dysens kompleksitet og antall sprøytedyser. Avblåsingssykluser for å fjerne overflødig smøremiddel gir ytterligere 1–3 sekunder. Deretter lukkes terningen og neste syklus begynner.

Typiske syklustider etter legering og deltype

Ulike legeringer har forskjellige termiske egenskaper, injeksjonstrykk og størkningsegenskaper. Tabellen nedenfor viser representative syklustider for vanlige støpematerialer på tvers av delstørrelseskategorier:

Sink produserer konsekvent de korteste syklustidene på grunn av dets lavere smeltepunkt (omtrent 380–420 °C), raskere størkning og kompatibilitet med varmekammermaskiner som eliminerer øsetrinnet. Aluminium krever betydelig mer avkjølingstid på grunn av sin høyere termiske masse og helletemperatur (620–680 °C). Kobberlegeringer, med støpetemperaturer over 900°C, krever robuste formmaterialer og utvidet kjøling, noe som gjør dem til de tregeste innen formstøping.

Faktorer som styrer hvor lang tid støping tar

Syklustid er ikke et vilkårlig tall tildelt av maskinprodusenten. Det er et resultat av spesifikke fysiske og prosessvariabler som ingeniører kan måle, modellere og – i betydelig grad – kontrollere. De mest påvirkende faktorene er:

Veggtykkelse og delgeometri

Avkjølingstiden skalerer omtrent med kvadratet på veggtykkelsen. Doble veggtykkelsen og du omtrent firedobler den nødvendige kjøletiden, alt annet likt. En del med en nominell vegg på 3 mm som avkjøles på 20 sekunder vil trenge ca. 80 sekunder hvis den redesignes til 6 mm. Dette er grunnen til at design for manufacturability (DFM) vurderinger konsekvent presser på for jevne, tynne vegger – ikke bare for å spare materiale, men for å holde syklustider og kostnadene per stykk håndterbare.

Geometri påvirker også fylletiden. Komplekse hulrom med smale løpere, tynne ribber og flere kjerner krever langsommere injeksjonshastigheter eller risikerer turbulensindusert porøsitet. Deler med dype lommer eller underskjæringer trenger sidehandlinger (glidekjerner) som legger til mekaniske trinn til åpnings- og lukkesekvenser.

Die temperaturstyring

Dysetemperaturen har en direkte og kraftig effekt på syklustiden. Dyser som blir for kalde forårsaker for tidlig størkning, feilkjøringer og kalde stengninger. Dyser som blir for varme forlenger kjøletiden og risikerer lodding (metall fester seg til dysen). Det optimale dysetemperaturvinduet for aluminiumspressstøping er typisk 150–250°C ved hulromsoverflaten, vedlikeholdt gjennom en kombinasjon av interne vannkjølekanaler og ekstern spraykjøling.

Dysetemperaturkontrollere (DTC) sirkulerer oppvarmet vann eller olje gjennom dysen for å stabilisere temperaturen under oppstart og opprettholde den under vedvarende produksjon. En godt designet kjølekrets kan redusere størkningstiden med 20–35 % sammenlignet med en uoptimalisert dyse med samme geometri. Dårlig plasserte kjølelinjer – for langt fra tykke seksjoner – etterlater varme punkter som tvinger operatører til å forlenge kjøletiden kunstig for å unngå skjeve eller blemmede deler.

Maskintonnasje og hastighet

Maskiner med høyere tonnasje flytter tyngre stempelplater og krever mer tid for åpne og lukke slag, selv med raske hydrauliske eller elektriske drivverk. En 160-tonns maskin kan fullføre en klemsyklus på 1,5 sekunder; en 2000-tonns maskin som gjør strukturelle bildeler kan ta 5–8 sekunder bare for å klemme. Elektriske støpemaskiner (servodrevne) oppnår generelt raskere og mer repeterbare klem- og injeksjonsbevegelser enn eldre kun hydrauliske maskiner, og trimmer ofte 2–5 sekunder per syklus på mellomstore deler.

Antall hulrom

Dyser med flere hulrom produserer flere deler per skudd uten å øke syklustiden proporsjonalt. En dyse med ett hulrom for en liten sinkkobling kan kjøre med 15 sekunder per syklus, og gi 4 skudd per minutt. En dyse med 16 hulrom for den samme delen på samme maskin kjører fortsatt med omtrent 15–20 sekunder per syklus, men produserer nå 16 deler per syklus i stedet for én – noe som effektivt reduserer tiden per stykke fra 15 sekunder til under 1,5 sekunder. Avveiningen er høyere dysekostnad (en 16-hulroms sinkmatrise kan koste $80.000–$150.000 mot $15.000–$30.000 for enkelt hulrom) og mer kompleks kvalitetskontroll.

Automatiseringsnivå

Manuelle operasjoner – der en operatør øser metall, fjerner deler for hånd og sprayer dysen med en håndholdt pistol – introduserer en syklustidsvariasjon på 10–30 %. Robotavsug, automatiserte sprøytesystemer og integrerte trimmepresser fjerner denne variasjonen. I helautomatiserte høyvolumsanlegg som produserer bildeler, holdes syklus-til-syklus variasjon rutinemessig til under 1 sekund, noe som muliggjør nøyaktig prognose for gjennomstrømning og konsistent metallurgisk kvalitet.

Ledetider for støping: Fra design til første produksjonsdel

For kjøpere og prosjektledere er syklustiden per skudd ofte mindre umiddelbart relevant enn den totale ledetiden fra innkjøpsordre til første godkjente forsendelse. Denne tidslinjen deler seg inn i flere forskjellige faser:

Verktøydesign og fabrikasjon

Støpedyser er komplekse, presisjonsmaskinerte verktøy laget av H13 varmt arbeidsverktøystål eller tilsvarende kvaliteter. Et pressstøpeverktøy i aluminium av middels kompleksitet - enkelt hulrom, moderat geometri, ingen sidehandlinger - tar vanligvis 6–10 uker å fremstille fra godkjent design. Dyser med flere sidehandlinger, kompleks intern kjøling eller stramme dimensjonstoleranser kan ta 10–16 uker . Verktøykostnaden varierer fra omtrent $ 15 000 for en enkel sinkform til over $ 300 000 for en stor strukturell aluminiumsform med vakuumsystemer og flere kjerner.

Leverandører i Kina og Sørøst-Asia oppgir ofte 4–6 uker for verktøy, men dette ekskluderer ofte designgjennomgangssykluser og kan innebære komprimerte tidslinjer som øker antallet prøveskudd og forsinker godkjenning av deler.

Prøveskudd og delkvalifisering

Etter at terningen er installert på maskinen, begynner prosessen med T1 (første forsøk) skudd. Disse innledende skuddene brukes til å etablere grunnleggende prosessparametere - injeksjonshastighet, fyllingstrykk, dysetemperatur og kjøletid. Det er ekstremt sjelden at en dyse produserer samsvarende deler på den første prøvedagen. De fleste programmer budsjetterer 2–4 runder med forsøk over 2–6 uker for å justere prosessen, adressere dimensjonsavvik og løse overflatedefekter.

Pressstøpegods av bilkvalitet krever PPAP (Production Part Approval Prosess) eller tilsvarende dokumentasjon, inkludert dimensjonsrapporter, materialsertifiseringer og prosesskapasitetsstudier (Cpk ≥ 1,67 på kritiske funksjoner). Denne dokumentasjonsfasen kan legges til ytterligere 2–4 uker etter at delene har bestått dimensjonal inspeksjon.

Sammendrag av total ledetid

• Enkel del, ingen sidehandlinger, ikke-bil: 8–14 uker fra verktøybestilling til første godkjente forsendelse
• Medium kompleksitet bilstøping: 14–22 uker
• Stor konstruksjonsdel med vakuumstøping og PPAP: 20–30 uker
• Prototype pressestøping (mykt verktøy, aluminium eller kirksite dyser): 2–4 uker , begrenset volum, lavere nøyaktighet

Hot Chamber vs Cold Chamber Die Casting: Tidssammenligning

De to hovedformestøpeprosesskategoriene varierer betydelig i hastighet på grunn av deres grunnleggende mekaniske arkitektur:

Hot Chamber Die Casting

I varmekammermaskiner er injeksjonssylinderen (svanehals) permanent nedsenket i det smeltede metallbadet. Når stempelet trekkes tilbake, fyller metall kammeret automatisk. Når det går frem, tvinges metall gjennom svanehalsen og inn i formen. Fordi det ikke er noe separat øsesteg, syklustidene er dramatisk kortere — Små sinkdeler kan sykle med 300–500 skudd i timen på dyser med flere hulrom. Denne prosessen er begrenset til legeringer med lavt smeltepunkt (sink, bly, tinn, noe magnesium) fordi høyere temperaturer bryter ned de nedsenkede komponentene raskt.

Cold Chamber Die Casting

Kaldkammermaskiner holder injeksjonsmekanismen atskilt fra smelteovnen. En operatør eller automatisert øserobot overfører et målt skudd av metall inn i skuddhylsen før hver syklus. Dette legger til 5–15 sekunder per syklus sammenlignet med varmt kammer, men tillater behandling av høytemperaturlegeringer som aluminium, magnesium og kobber som vil ødelegge en nedsenket svanehals. Mesteparten av støping etter vekt - spesielt aluminiumsdeler for biler - bruker kaldkammermaskiner.

Rent praktisk kan en sinkkobling produsert på en varmkammermaskin koste $0,08–0,25 dollar per stykke i syklustid alene. Den samme delgeometrien som er redesignet i aluminium på en kaldkammermaskin kan ha syklustidsrelaterte kostnader på $0,40–1,20 dollar per stykke - en reell kostnadsdriver i høyvolums forbrukerelektronikkapplikasjoner der hundrevis av millioner enheter per år teller hvert sekund.

Hvordan støping sammenligner med andre produksjonsprosesser i hastighet

Pressstøping er en av de raskeste metodene for å produsere komplekse metalldeler i stor skala, men hastighetsfordelen er mest uttalt ved høye volumer. En sammenligning med andre vanlige metallformingsprosesser klargjør hvor støping står:

Pressestøpings hastighetsfordel fremfor sandstøping og investeringsstøping er betydelig - ofte 10x til 50x raskere per del når den kjøres med full produksjon. Denne hastighetsfordelen, kombinert med utmerket dimensjonell repeterbarhet (toleranser på ±0,1 mm på ikke-kritiske funksjoner holdes rutinemessig), forklarer hvorfor støping dominerer i bilindustrien, forbrukerelektronikk og apparatproduksjon med volumer over omtrent 10 000 deler per år.

Strategier for å redusere syklustiden for støping

I høyvolumsproduksjon vil selv en 5-sekunders reduksjon i syklustid oversettes direkte til målbare kostnadsbesparelser. En del som kjører med 60 sekunder per syklus på en maskin med en byrdehastighet på $120/time koster $2,00 per syklus. Reduser det til 50 sekunder, og kostnaden per stykk synker til $1,67 – en reduksjon på 16,5 % uten å endre materiale, arbeid eller overhead. Med 1 million deler per år er det en årlig besparelse på 330 000 USD fra én enkelt prosessforbedring. De mest effektive strategiene for reduksjon av syklustid er:

Optimaliser kjølekretsdesign

Konform kjøling – der kjølekanaler følger konturene av hulrommet i stedet for å løpe i rette linjer – kan redusere kjøletiden ved å 20–40 % sammenlignet med konvensjonelle borede kanaler. Konforme kanaler produseres ved hjelp av additiv produksjon (3D-utskrift av verktøystål) og plasserer kjølevann mye nærmere komplekse overflater. Forhåndskostnadspremien for verktøy (vanligvis $10 000–$40 000 ekstra per innsatssett) gjenvinnes raskt i høyvolumsprogrammer.

Bruk intensiveringstrykk riktig

Påføring av høyt intensiveringstrykk (2.fasetrykk) umiddelbart etter hulromsfylling tvinger metall inn i hver detalj og kompenserer for krymping under størkning. Riktig intensivering reduserer mikroporøsiteten, som igjen tillater tynnere vegger - som avkjøles raskere. Dette er en indirekte, men effektiv vei til kortere syklustider gjennom forbedret deldesignsikkerhet.

Minimer utkastingstemperaturen

Deler kan kastes ut ved høyere temperaturer enn mange operatører antar, forutsatt at geometrien ikke er utsatt for forvrengning og utkasterstiften er korrekt plassert. Testing med termisk avbildning og forvrengningsmåling lar teamene identifisere minimum sikre kjøletid eksperimentelt. Mange produksjonsprogrammer kjører 10–20 % lengre kjøletider enn nødvendig, ganske enkelt fordi de aldri ble re-optimalisert etter første oppsett.

Implementer sanntidsprosessovervåking

Moderne støpemaskiner utstyrt med sensorer for hulromstrykk, stempelhastighet og dysetemperatur kan automatisk justere prosessparametere skudd-til-skudd. Denne adaptive kontrollen forhindrer de overkonservative kjøletidene som operatørene stiller inn manuelt for å unngå sporadiske defekte skudd. Konsistente prosessforhold reduserer også skraphastigheter, noe som effektivt forbedrer netto gjennomstrømning uten å endre maskinsyklusen i det hele tatt.

Redesign for enhetlig veggtykkelse

Tykke bosser, ribber eller puter som avviker betydelig fra den nominelle veggtykkelsen skaper varme flekker som dikterer minimum avkjølingstid for hele delen. Å fjerne tykke seksjoner, legge til radiusoverganger og erstatte solide puter med ribbestrukturer kan eliminere disse flaskehalsene. I en dokumentert redesign av bilbraketten, reduserte den maksimale veggen fra 8 mm til 5 mm (samtidig som styrke gjennom ribbegeometri) ble kjøletiden redusert fra 75 sekunder til 42 sekunder – en reduksjon på 44 % som flyttet delen til en betydelig mindre, billigere maskinklasse.

Post-casting operasjoner og deres tidsbehov

Støpeskuddet er bare begynnelsen. De fleste støpte deler krever ytterligere operasjoner før de er klare til å sendes eller monteres. Disse trinnene etter støping legger til tid – noen ganger mer enn selve støpesyklusen – og må planlegges i den totale produksjonsplanleggingen:

• Trimming/flashing: Fjerning av blink (tynne metallfinner ved skillelinjer) og løpe-/portsystemer. Manuell avblinking: 30–120 sekunder per del. Automatisk trimpress: 3–10 sekunder per del.
• Sprengning: Overflaterengjøring og teksturforbedring. Batch-syklus: 5–15 minutter for en mengde deler.
• CNC maskinering: Boring, tapping og presisjonsfresing av støpte overflater. Tiden varierer mye: 30 sekunder til 10 minutter avhengig av funksjoner og inventar.
• Varmebehandling (T5/T6 for aluminium): Løsningsbehandling og kunstig aldring kan ta 6–24 timer totalt og krever batchovnsplanlegging.
• Overflatebehandling (anodisering, pulverlakkering, maling): 1–48 timer avhengig av prosess og sluttklasse.
• Inspeksjon og dimensjonsmåling: CMM-inspeksjon på første artikler eller prøveplaner: 10–60 minutter per del for omfattende rapporter.

Når post-casting-operasjoner er inkludert, kan den totale produksjonstiden per del på en jobbbutikk måles i timer eller dager i stedet for sekunder. Effektive produksjonsceller kombinerer robotutvinning, inline trimpresser og integrerte transportører for å minimere tiden mellom operasjoner og redusere beholdningen av arbeid i prosess.

Vanlige misoppfatninger om støpetid

Flere vedvarende misforståelser om tidslinjer for støping forårsaker problemer med innkjøp, programplanlegging og kostnadsestimering:

"Die casting er alltid rask"

Trykkstøping er rask for gjentatt produksjon av store volum av identiske deler. Det er ikke raskt for lave volumer, fordi verktøyets ledetid dominerer tidslinjen. For en 500-delers prototypebestilling, gjør den 10-ukers verktøyets ledetid støping tregere enn CNC-maskinering eller til og med investeringsstøping når det gjelder tid til første del. Dette er grunnen til at prototypestøping med midlertidige aluminiumsverktøy eksisterer som en kategori – den aksepterer kompromittert verktøylevetid for å få deler raskere.

"Raskere syklustid betyr alltid lavere kostnad"

Å redusere syklustiden under det prosessstabile minimumet øker skrothastigheten og vedlikeholdsfrekvensen for matrisen. En 10-sekunders reduksjon i kjøletid som øker skrap fra 2 % til 8 % sparer maskintid, men øker metall- og omarbeidskostnadene. Den optimale syklustiden minimerer totalkostnaden per varedel – ikke bare maskintid. Dette krever at skrot- og omarbeidskostnader tas sammen med maskinbelastningen.

"Min leverandørs oppgitte ledetid er den totale ledetiden"

Leverandører oppgir vanligvis ledetid for verktøy og noen ganger T1-prøveleveringstid. De inkluderer sjelden tid til designgjennomganger, dimensjonsgodkjenning på kundesiden, forberedelse av PPAP-dokumentasjon eller logistikk. Kjøpere som tar den oppgitte verktøytiden som total tid til produksjon, befinner seg regelmessig 4–8 uker etter planen. En realistisk programplan legger til minst 3–6 uker til leverandørens oppgitte nummer for delgodkjenning og forsyningskjedeoppsett.
