SPRÅK

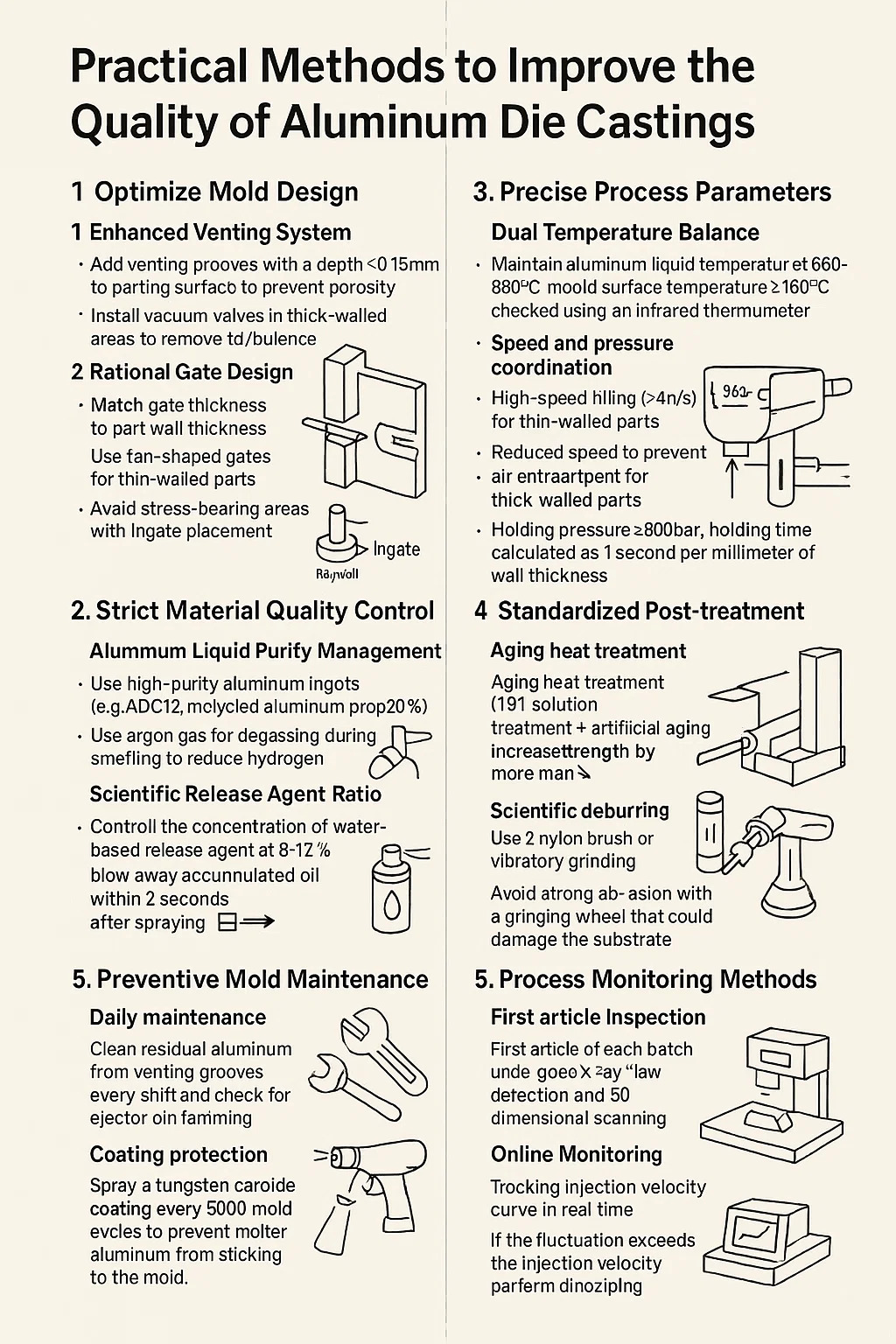

Praktiske metoder for å forbedre kvaliteten på Pressstøpte av aluminium
1. Optimaliser formdesign
• Forbedret ventileringssystem: Legg til ventilasjonsspor med en dybde ≤0,15 mm til skilleflaten for å forhindre porøsitet.
Installer vakuumventiler i tykkveggede områder for å fjerne gjenværende luft fra formhulen.
• Rasjonell portdesign: Tilpass porttykkelsen til delens veggtykkelse; bruk vifteformede porter for tynnveggede deler for å forhindre turbulens.
Unngå stressbærende områder med inntaksplassering for å redusere stresskonsentrasjonen.
2. Streng materialkvalitetskontroll
• Styring av væskerenhet av aluminium: Bruk høyrente aluminiumsblokker (f.eks. ADC12), med resirkulert aluminiumandel ≤20 %.
Bruk argongass til avgassing under smelting for å redusere hydrogenporøsiteten.
• Scientific Release Agent Ratio: Kontroller konsentrasjonen av vannbasert slippmiddel på 8-12 %, og blås bort all oppsamlet olje innen 3 sekunder etter sprøyting.
3. Nøyaktige prosessparametre
• Dobbel temperaturbalanse: Oppretthold væsketemperaturen i aluminium på 660–680 ℃ for å unngå overoppheting av oksidasjon eller lavtemperatur kald avstengning.
Formoverflatetemperatur ≥150℃ (kontrollert med et infrarødt termometer).
• Hastighets- og trykkkoordinering: Høyhastighetsfylling (>4m/s) for tynnveggede deler, redusert hastighet for å hindre luftinnfanging for tykkveggede deler.
Holdetrykk ≥600bar, holdetid beregnet som 1 sekund per millimeter veggtykkelse.
4. Standardisert etterbehandling
• Aldrende varmebehandling (T6): Løsningsbehandling kunstig aldring, øker styrken med mer enn 30 %.
• Vitenskapelig avgrading: Bruk en nylonbørste eller vibrerende sliping; unngå sterk slitasje med en slipeskive som kan skade underlaget.
• Overflatepassiveringsbehandling: Syrebeising og passivering før anodisering for å eliminere skjulte korrosjonspunkter.
5. Forebyggende muggvedlikehold
• Daglig vedlikehold: Rengjør rester av aluminium fra ventilasjonssporene hvert skift og se etter utkasterstiften som sitter fast.
• Beleggbeskyttelse: Spray et wolframkarbidbelegg hver 5000. formsyklus for å forhindre at smeltet aluminium fester seg til formen.
6. Prosessovervåkingsmetoder
• Første artikkelinspeksjon: Den første artikkelen i hver batch gjennomgår røntgenfeildeteksjon og 3D-dimensjonal skanning.
• Online overvåking: Injeksjonshastighetskurven spores i sanntid. Hvis fluktuasjonen overstiger injeksjonshastighetskurven, stoppes maskinen umiddelbart.
